Linha 01 · Castanhas para torno CNC

Castanhas
Standard.

Modelos tradicionais para diferentes processos de torneamento, disponíveis em diversas medidas para placas de tornos CNC.

Consultar medidas Falar com um especialista

6 a 12″Faixas disponíveis

CNCAplicação

StandardLinha tradicional

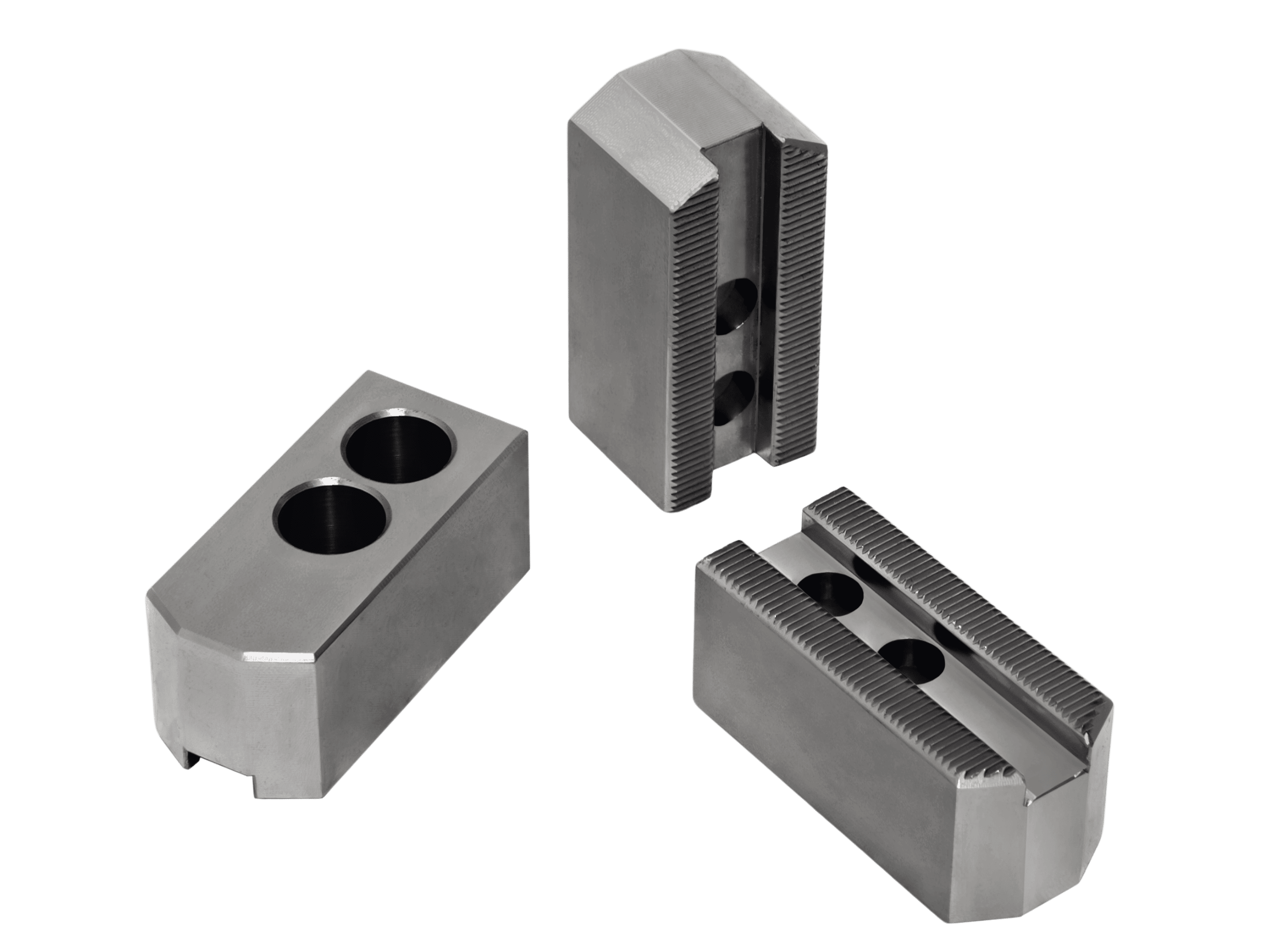

Conjunto de três castanhas Standard Metalmarchi para torno CNC

Especificações técnicas

Selecione a dimensão da placa.

Todas as dimensões em milímetros

Placas 6 polegadas para tornos CNC

9 configurações

Códigos e medidas de castanhas Standard para placas de 6 polegadas
A	B	C	D	E	F	G	H
12	70	32	32	15	9	19	15
12	70	50	30	15	9	19	15
12	70	70	30	15	9	19	15
12	70	32	32	17	11	20	15
12	70	50	30	17	11	20	15
12	70	70	30	17	11	20	15
14	70	32	32	17	11	16	15
14	70	50	30	17	11	16	15
14	70	70	30	17	11	16	15

Castanhas Standard · Placas 6″Consulte disponibilidade com nossa equipe.

Placas 8 polegadas para tornos CNC

8 configurações

Códigos e medidas de castanhas Standard para placas de 8 polegadas
A	B	C	D	E	F	G	H
14	95	38	38	20	13	25	20
14	95	50	36	20	13	25	20
14	95	70	36	20	13	25	20
14	95	100	36	20	13	25	20
17	95	38	38	20	13	23	20
17	95	50	36	20	13	23	20
17	95	70	36	20	13	23	20
17	95	100	36	20	13	23	20

Castanhas Standard · Placas 8″Consulte disponibilidade com nossa equipe.

Placas 10 a 12 polegadas para tornos CNC

6 configurações

Códigos e medidas de castanhas Standard para placas de 10 a 12 polegadas
A	B	C	D	E	F	G	H
16	110	45	45	20	13	30	20
16	125	45	45	20	13	30	20
16	110	70	43	20	13	30	20
21	110	45	45	25	17	30	20
21	125	45	45	25	17	30	20
21	110	70	43	25	17	30	20

Castanhas Standard · Placas 10–12″Consulte disponibilidade com nossa equipe.

Aplicação versátil

Uma solução sólida para a rotina de usinagem.

Castanhas desenvolvidas para aplicações usuais de fixação em tornos CNC, com construção robusta e medidas adequadas às principais faixas de placas.

Escolha a dimensão da placa para consultar os códigos disponíveis e as respectivas medidas técnicas. Para aplicações específicas, nossa equipe pode ajudar a identificar o modelo adequado.

Suporte técnico

Precisa confirmar a medida ideal?

Envie a aplicação ou o código desejado. Nossa equipe ajuda a identificar a castanha adequada para sua placa e processo.

Falar pelo WhatsApp

Atendimento Jaraguá do Sul · SC
